高圧機器部門
LPガス容器
一般家庭用や業務用として使用される2㎏容器から50㎏容器、工業用に使用される500㎏容器、バルク型容器等、業界随一のラインナップを揃え、現在までに累計6,000万本を超える生産実績を誇り、LPガス容器のトップメーカとして高品質な製品を提供し、社会に貢献しています。

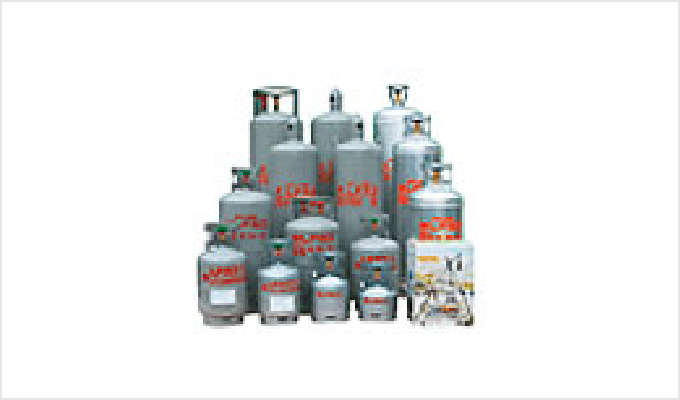

小型容器

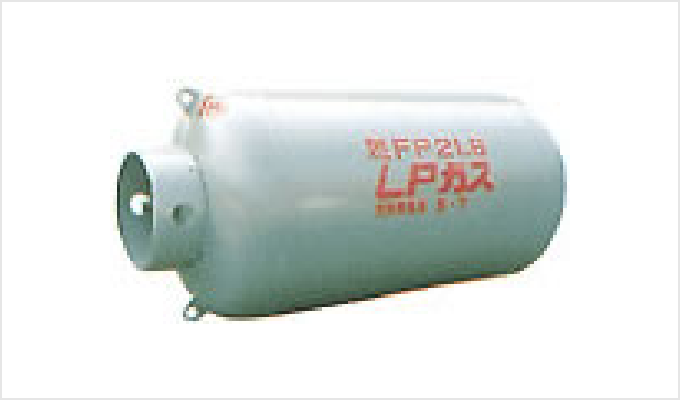

大型500k容器

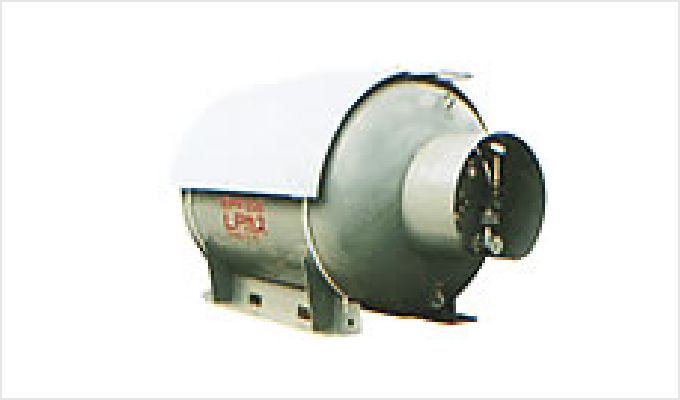

バルク型容器
小型LPガス容器の仕様概略
鋼製容器
| 器種 | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| 2k | 5k | 8k | 10k | 20k | 30k | 30k（T）※1 | 50k | 50k（S）※2 | |
| 内容積(L) | 4.7 | 12 | 19 | 23.5 | 47 | 70.5 | 70.5 | 117.5 | 117.5 |
| 外径(mm) | 220 | 250 | 275 | 300 | 320 | 320 | 320 | 368 | 368 | 高さ(mm) | 305 | 449 | 539 | 553 | 837 | 1175 | 1175 | 1392 | 1372 | 概算質量(kg) | 4.5 | 7.5 | 10.5 | 11.5 | 18.1 | 24.0 | 24.5 | 35.0 | 38.7 |
※横スクロールしてご覧いただけます
※1：取手付
※2：サイフォン管付き
鋼製構内フォークリフト用容器
| 器種 | |||
|---|---|---|---|
| 15k | 15K-G※3 | 20K-G※3 | |
| 内容積(L) | 36 | 36 | 47 |
| 外径(mm) | 320 | 320 | 320 | 高さ(mm) | 643 | 643 | 804 | 概算質量(kg) | 19.6 | 21.0 | 25.8 |
※横スクロールしてご覧いただけます
※3：ゲージ付
アルミ合金製容器
| 器種 | |||
|---|---|---|---|
| 20k | 30k | 50k | |
| 内容積(L) | 47 | 705 | 117.5 |
| 外径(mm) | 320 | 320 | 368 | 高さ(mm) | 848 | 1,156 | 1,397 | 概算質量(kg) | 11.5 | 15.5 | 23.5 |
※横スクロールしてご覧いただけます
LPガス充填プラント
LPガス貯蔵用タンク、充填機器、容器搬送機器、充填管理システム、防爆電気設備、防消火設備、ガス漏れ警報設備、LPG発電機等を組み合わせ、お客様のニーズに合わせたLPガス充填プラント、消費設備など一式提案致します。
LPガス充填プラントは、近年の委託充填量増加に伴い将来的な規模拡張計画に対応できる、より良い充填プラント設備を設計･提案・施工致します。

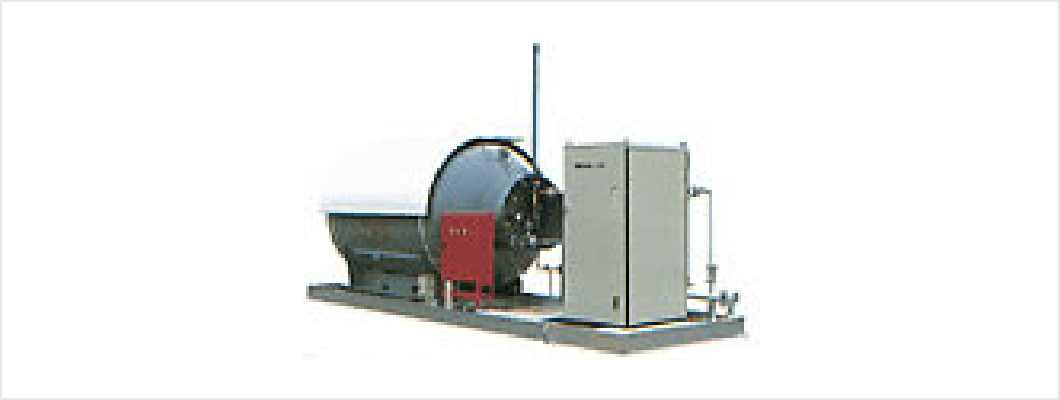

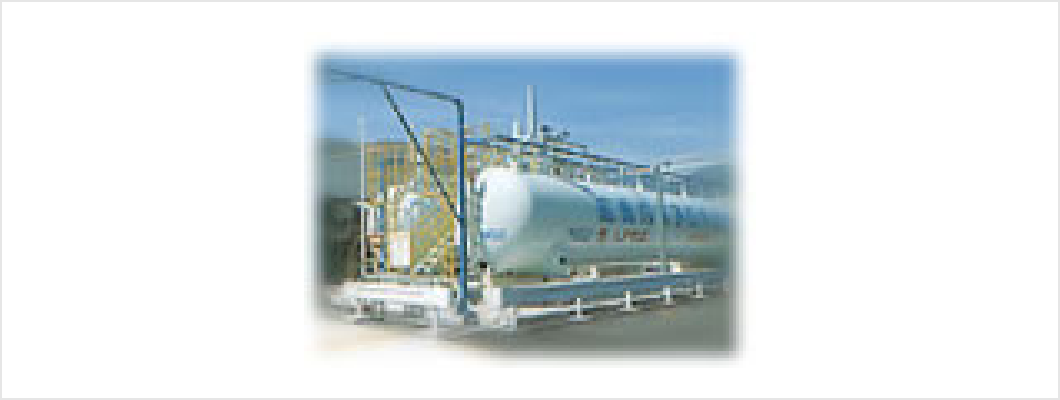

LPガス供給ユニット
バルク貯槽･バルク型容器と各種の供給機器や配管をコンパクトに組み合わせた供給システムにより、設備の簡素化が図られるとともに、保安面からも優れた評価を得ています。
LPガス充填プラント
LPガス200Tonストレージタンク2基を備えた、容器へのLPガス充填プラント
大型LPガス容器の仕様概略
大型容器・バルク型容器
| 器種 | |||
|---|---|---|---|
| 500K容器 | 6000リットルバルク型容器 | 7000リットルバルク型容器 | |
| 内容積(L) | 1175 | 5950 | 6750 |
| 外径(mm) | 950 | 1750 | 1750 | 高さ(mm) | 1998 | 3324 | 3673 | 概算質量(kg) | 362 | 2093 | 2261 |
※横スクロールしてご覧いただけます
高圧ガス用特殊容器
各種フルオロカーボン容器のほか、腐食性･毒性等の特殊ガス用の容器、エア等の貯蔵に用いられる第二種圧力容器等、種々の特殊容器･貯槽をお客様のニーズに沿って、原材料の選定、内面処理し、製造しております。色々な産業分野へ高品質な製品を提供しております。
フルオロカーボン（FC）容器

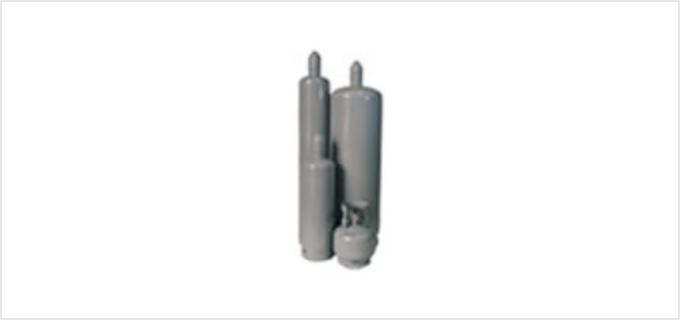

各種小型FC容器
980リットルFC容器
980リットルFC容器（SUS製）
腐食性・毒性等特殊ガス容器

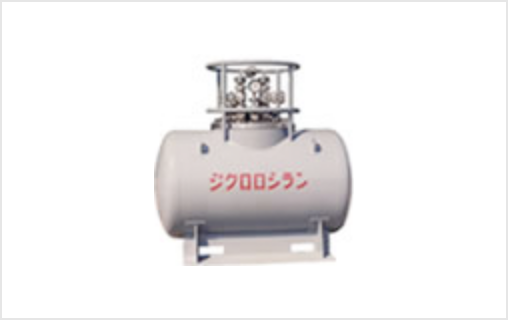

960リットルジクロロシラン容器（SUS製）

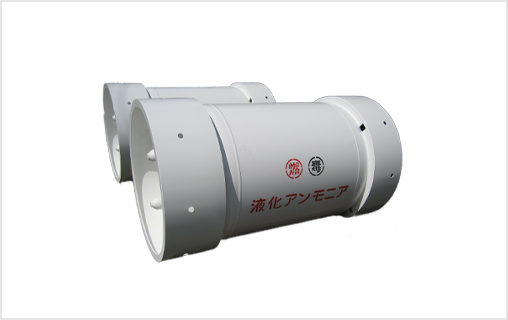

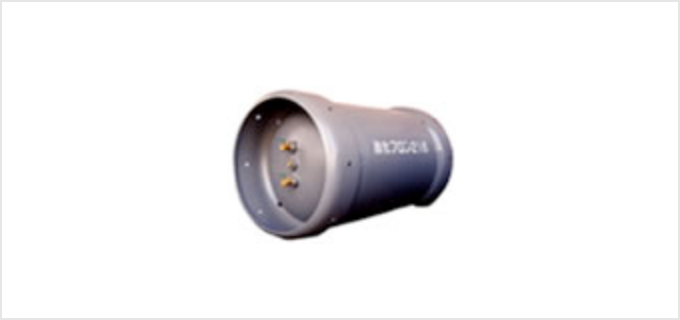

2m3アンモニア容器

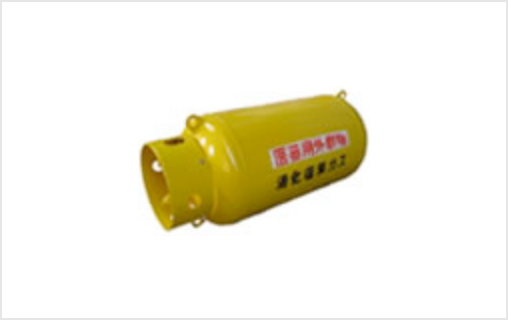

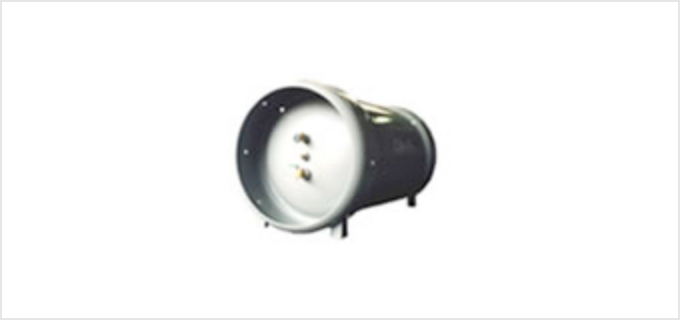

液化塩素容器

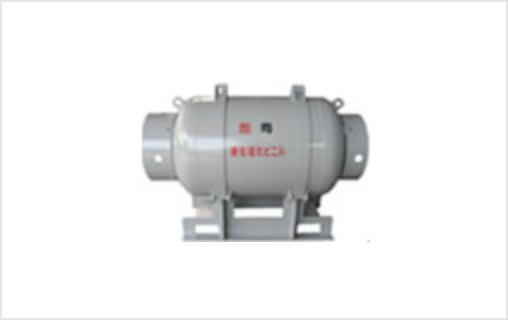

液化塩化ビニル容器（SUS製）
LPガス容器
サンプリング用3リットルLPガス容器（SUS製）

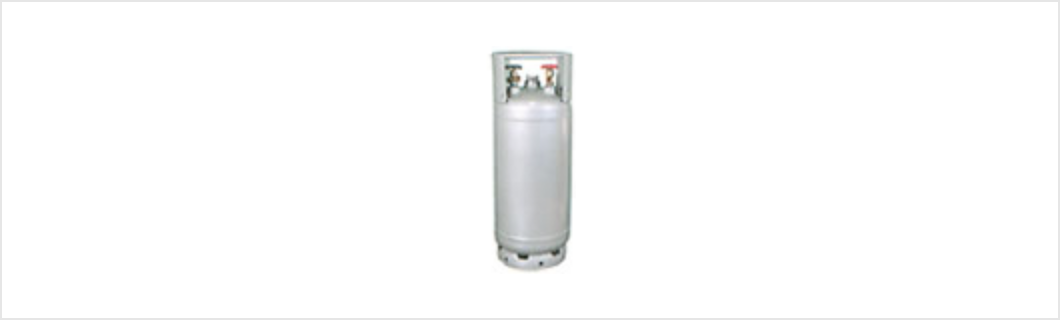

気球燃料用20kg LPガス容器（アルミ合金製）
第二種圧力容器安衛法ボイラー・容器則

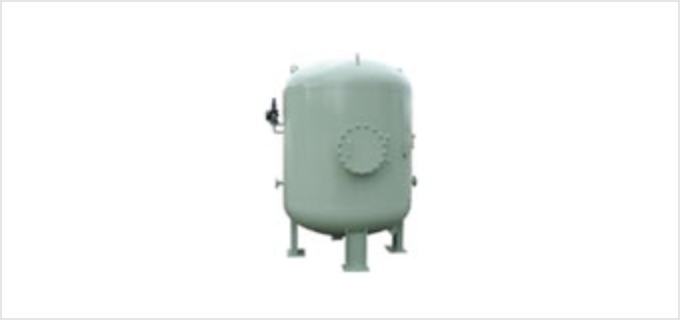

5m3エアタンク
2.4m3水素タンク

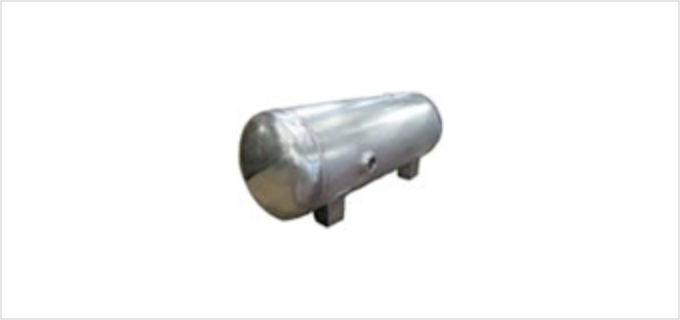

100リットルエアタンク（アルミ合金製）
その他の容器

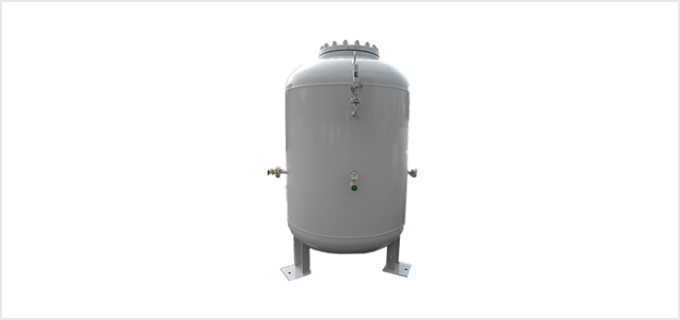

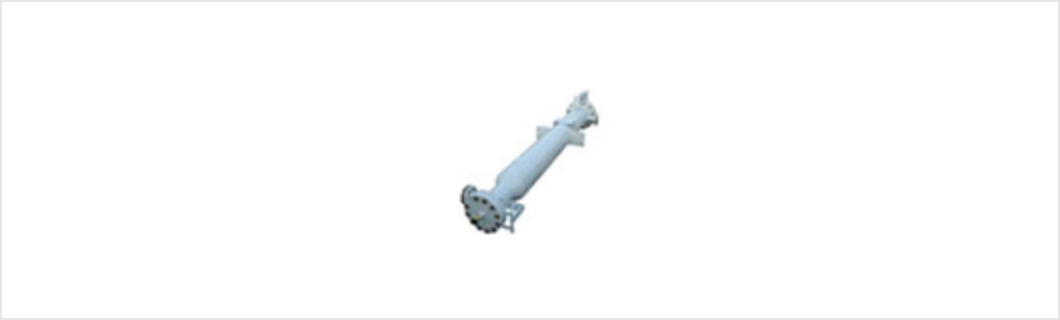

116リットルガス反応筒（特定則）

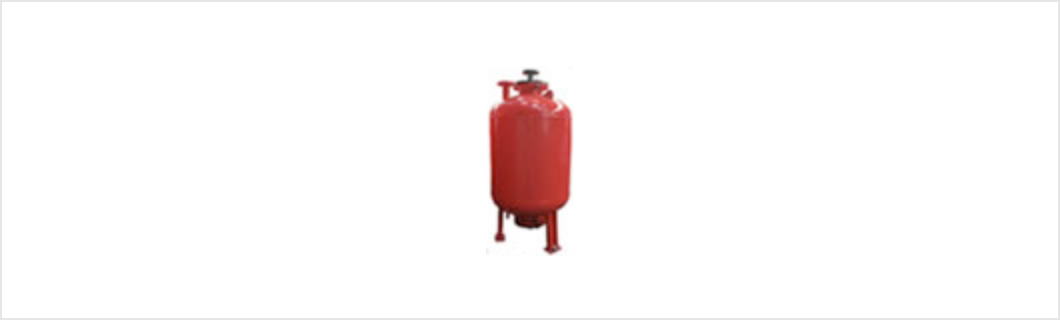

消火設備用タンク
※腐食内容物への耐食性、内面及び外面の清浄性、軽量性等に対するご要求に応じて、鋼(SM材等)のほか、ステンレス鋼(SUS304等)やアルミ合金(A5083等)の各種材質を選定して製造しています。
次の法規に対応した容器・貯槽を製造しています。
-
高圧ガス保安法(容器保安規則、特定設備検査規則)
-
労働安全衛生法(ボイラー及び圧力容器安全規則)
-
ガス事業法(ガス工作物の技術上の基準を定める省令)
※詳しくは、営業推進部TEL：(03)3256-4411又はお問い合わせからE-mailでお問い合わせ下さい。
バルク貯槽
バルク貯槽
当社では50年以上の製造実績があるストレージタンクの設計及び生産で培った技術を活かし、地下埋設型を含めて2.9tまでの大型のバルク貯槽を生産しています。また、標準型以外でもお客様のニーズに対応し、カスタマイズした仕様で提供を致します。

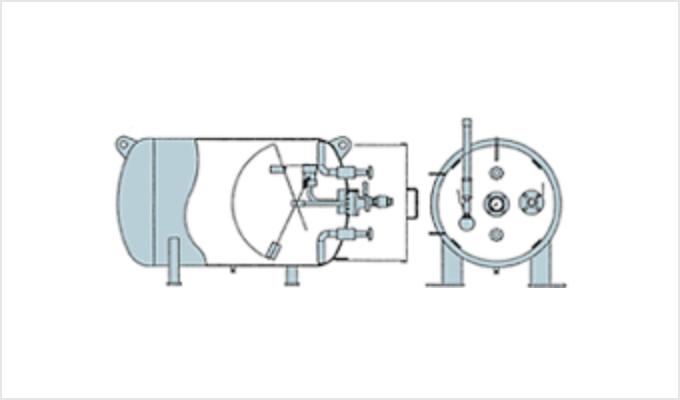

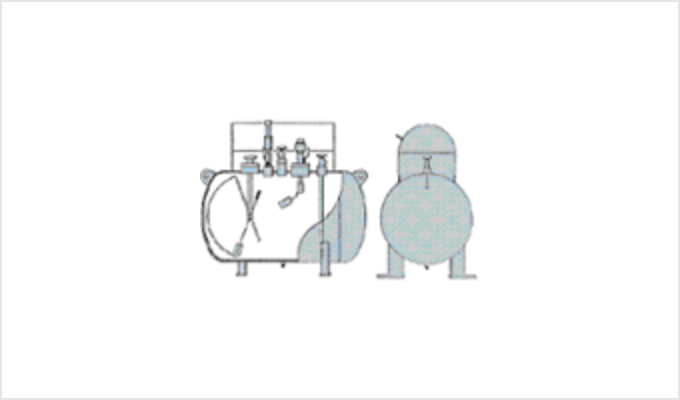

横型バルク貯槽（附属機器/胴部）
横型バルク貯槽（附属機器/鏡部）

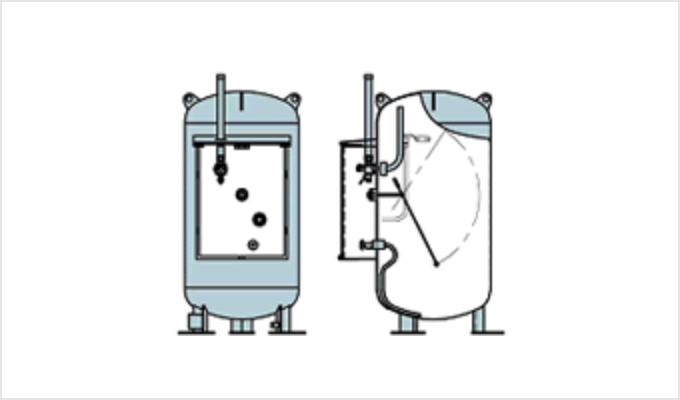

縦型バルク貯槽（附属機器/胴部）
バルク貯槽の寸法等
| 器種 | 地上設置式 【横置型】 |
地上設置式 【たて置型】 |
地下埋設式 【横置型】 |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 1トン | 2.9トン | 300k | 500k | 1トン | 2.9トン | 300k | 500k | 1トン | 2.9トン | |
| 付属品位置 | 胴部 | 鏡部 | 胴部 | 胴部 | ||||||
| 貯蔵能力(kg) | 980 | 2829 | 299 | 498 | 980 | 2829 | 297 | 497 | 979 | 2900 |
| 内容積(m3) | 2.438 | 7.038 | 0.745 | 1.24 | 2.437 | 7.037 | 0.741 | 1.238 | 2.302 | 6.814 |
| 内径(mm) | 1200 | 1750 | 800 | 1000 | 1300 | 1750 | 800 | 950 | 1300 | 1750 |
| 外寸(mm) | 2380 | 3630 | 1710 | 1835 | 2175 | 3397 | 1624 | 1923 | 2257 | 3153 |
| 概算質量 | 895 | 2375 | 330 | 460 | 880 | 2360 | 380 | 550 | 915 | 2305 |
※横スクロールしてご覧いただけます
バルク供給設備の法的基準
| 供給設備の種類 | バルク貯槽 | バルク容器 | バルク型容器 |
|---|---|---|---|
| 適用法規 | 特定設備検査規則 | 容器保安規則 | |
| 地上・地下の設置 | 地上・地下ともに可能 | 地上のみ | |
| 主な付属品 | 安全弁、過充填防止弁、液面計、カップリングガス放出防止器、ふた付きプロテクター ガス漏れ検知器（※） |
安全弁、過充填防止弁、液面計、カップリング、緊急遮断弁、 プロテクター、ガス漏れ検知器 | |
| 法定検査 | 開放検査（製造後20年以下は1回以上） | 容器則に基づく再検査 | |
| 特定供給設備とならない容量 | 1トン未満 | 3トン未満 | |
※横スクロールしてご覧いただけます
※地上式であって、周囲3方向の距離に高さ1.5m以上の構築物がない場合は設置の必要はありません。
尚、詳しくは、高圧機器工場 TEL：(0823)72-1212又はお問い合わせからE-mailでお問い合わせ下さい。
